Gepersonaliseerde 1080P AHD autocamera schokbestendig AHD linker en rechter blinde vlek monitoren

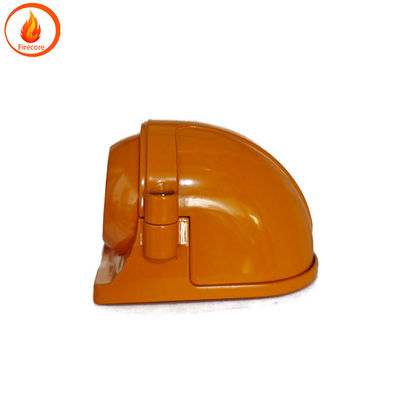

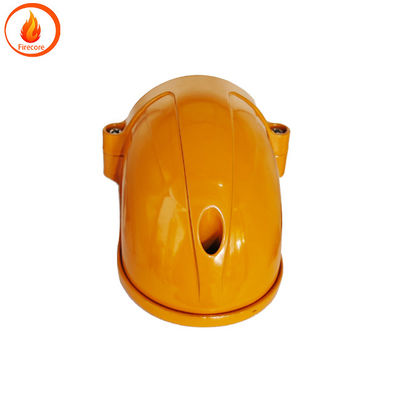

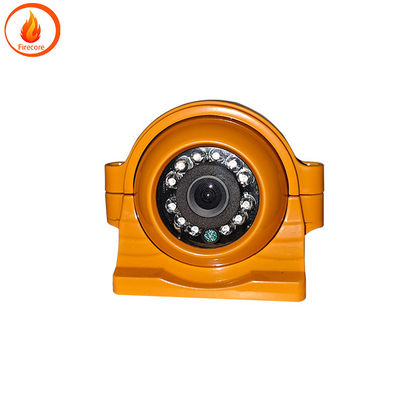

AHD autocamera Truck zijkant gemonteerd AHD linker en rechter blinde vlek monitoring waterdicht en schokbestendig

Figuur (: 1) Lijnverbindingsdiagram
Lijnverbindingsdiagram: zoals weergegeven in figuur (1)
Installatie van 5 bewakingssystemen
Installatie van camera's
Figuur (2) Monitoring effect van vier camera's
Dit systeem vereist de installatie van vier camera's zoals weergegeven in figuur (2) De camera's die naar voren zijn gericht zijn onderverdeeld in twee soorten speciale en algemene camera's.Speciale camera's worden op het voertuigemblema gemonteerd zoals weergegeven in figuur 3. Universele externe camera's kunnen worden gemonteerd op luchtinlaten, bumpers of andere geschikte plaatsen.
Figuur (3) Voorbeeld van de installatie
De camera's aan beide zijden zijn op de achteruitkijkspiegel gemonteerd, zoals weergegeven op figuur (4)
Figuur (4) Installatie van camera's aan beide zijden
1. 2 Montage van de monitor: verbind de lijn volgens het bedradingsschema met de DVD-host.
1. 3 Installatie van de gasheer: na het aansluiten van de lijnen volgens het bedradingsschema, plaats de gasheer in een opslagdoos of installeer deze op een geschikte plaats in de auto.De trillingssensor is aan de carrosserie van het voertuig bevestigd..
6. Werkwijze van het panoramabewakingssysteem
Er zijn twee werkwijzen voor het bewakingssysteem: automatische en handmatige werkwijze.De handmatige modus kan worden bediend via de stuurgreep of de membraanschakelaar (optioneel) en de bediening van de stuurgreep en de membraanschakelaar is consistent
360°-panoramabewakingssysteem schakelmethode voor het schakelen op het scherm
(1) Vier scherm: Wanneer de auto start, gaan de gastheer en de camera werken en is het scherm in een H-vormige viersplitsingsmodus met vier schermen:"voor" "achter" "links" en "rechts" (hierna "basiscreenmodus" genoemd) Na een vertraging van 15 seconden wordt het scherm automatisch uitgeschakeld en gaat het over op navigatie en audio, maar het hele systeem is nog steeds in opnamemodus.
(2) Voorbeeld: In de basisgrafische modus werkt de voorste camera door de filmknop te gebruiken of door de stuurhefboom naar boven te tillen.Het scherm toont de voorzijde van de auto afzonderlijk Druk opnieuw op de filmknop of hef de stuurhefboom omhoog om het scherm uit te schakelen en over te schakelen naar de navigatie- en audiomodus

(3) Achteruitkijking: wanneer de achterste versnelling is ingeschakeld, schakelt het scherm automatisch over naar het achteruitkijkscherm, dat de achteruitkijkschermmodus is.schakel de achteruitkijkpost uit en ga automatisch in de basis-schermmodus Na een vertraging van 15 seconden wordt het scherm automatisch uitgeschakeld en gaat het over op navigatie- en audiomodus.
(4) Zicht aan de zijkant:  In the basic graphics mode    when turning on the left or right turn lights    the display screen switches to the left and right display modes    cancels the turn signal    and the screen automatically switches to the basic graphics mode    with a delay of 5 seconds to turn off the display and switch to navigation and audio mode

(5) Zicht van de zijkant en van achteren:  When reverse gear is engaged and turn signals are turned on    the display screen switches to a three screen display mode    where the lower half of the display screen displays the reverse rear view screen and the upper left corner displays the front left image of the car De rechterbovenhoek toont de voorkant van de auto.Op deze basis gaat de achteruitgang uit en wanneer het draaitijzersignaal wordt ingeschakeld, schakelt het scherm over naar de linker- en rechterweergave.De linkerkant toont het linker scherm van de auto en de rechterkant toont het rechter scherm.  When the turn signal is cancelled    the screen automatically switches to the basic screen mode   with a delay of 15 seconds to turn off the display and automatically switch to the navigation audio mode  .

(6) Tijdens het rijden van de wagen kan door op de membraanknop te drukken of de stuurhefboom omhoog te tillen de basis-schermmodus worden ingevoerd.

(7) Bij het bedienen van de stuurhefboom mag de hefboom slechts één keer per keer worden opgeheven. Als u het volgende scherm moet betreden, moet u voor het bedienen een seconde pauzeren.Meer dan twee keer continu werken is ongeldig.Een dunne filmschakelaar is optioneel.

(8) Wanneer de koplampen's nachts worden gebruikt, is de stuurinrichting niet effectief. In dit geval druk je op de twee knipperlichten om te activeren en zet je de twee knipperlichten dan uit.Op dit moment gaat het systeem in de basismodus en de werkwijze voor het schakelen van het scherm wordt weergegeven in de stappen (1) - (7).
